一、技术特点

      该设备在最短时间内把脱线车辆快速翻到路基下；具有功力大、重量轻、操作方便灵活、安全可靠；特殊件采用特种轻质铝合金制造；使用寿命长。

二、适用范围

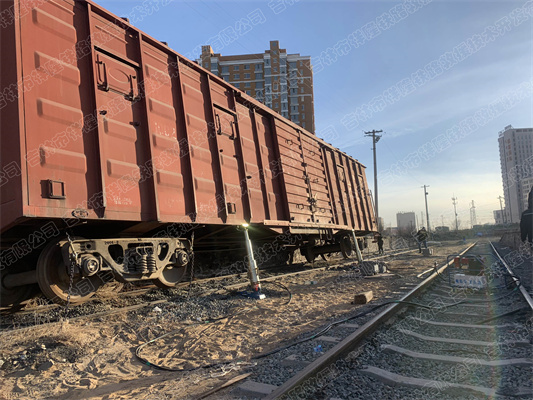

适用于各种车辆为尽快开通线路、减少事故损失或将脱线车辆快速翻到路基下或对车辆的倾斜进行扶正。保证快速的救援工作。

三、设备组成

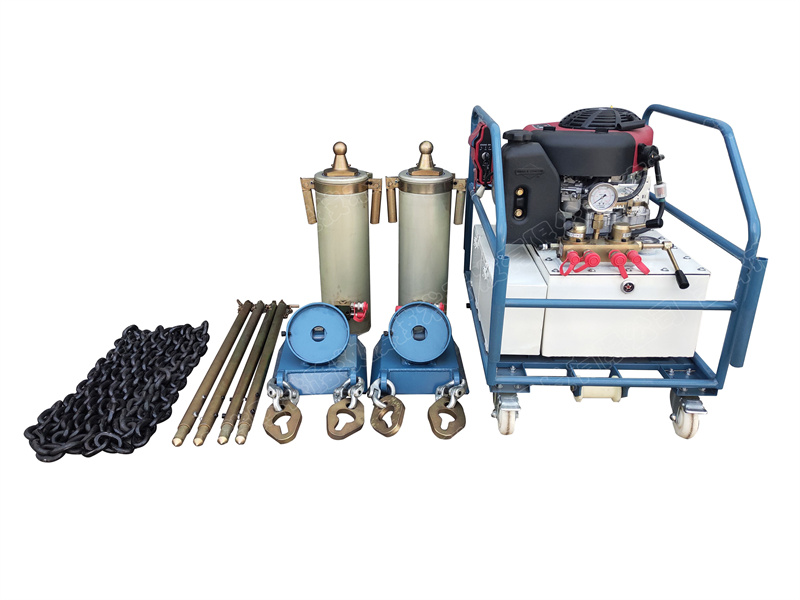

      该设备主要由汽油机为动力源的超高压液压泵站、三级油缸、高压胶管、油缸帽、底座、车辆索具等组成。

四、技术参数

      型    号：FX-CF

      机动泵站：动力源采用百利通汽油机，与油箱泵头采用立轴式连接，汽油机功率不小于11.5HP，启动方式采用手动、电动两种方式。油箱有效容积30L，泵头大流量技术设计，流量≧14L/min、压力≧50MPa。铝合金高低压控制阀组，手动换向，手动卸荷一体式。高低压可自动切换，配有空气滤清器、液位液温计等辅助设备。小车把手长度≧200mm便于搬运，泵站配有陆地和钢轨走行轮，满足石砟地段同行，泵站满足FX系列原有液压起复设备互换使用要求。

      三级侧翻扶正油缸：材质采用高强度轻质铝合金制造，油缸自由高度534mm、总装配高度812mm、总行程高度1172mm、总程高度1984mm、油缸起升推力一级74t、二级38t、三级15t、各油缸起升高度一级402mm、二级392mm、三级378mm 。双作用油缸，油缸采用特殊设计，特制快速油路，油缸配有卸荷功能液压锁，油缸表面采用特殊工艺处理，并满足其耐磨能力要求。

      高压胶管：使用双层钢丝结构，长度≧10米，压力60Mpa。

      油缸顶托：200×130×57mm。

      油缸底座：300×300×146mm。

      牵引链条： T=50  d=14  L=3.5m。

      车辆索具：两个台车1套。
