一、适用范围

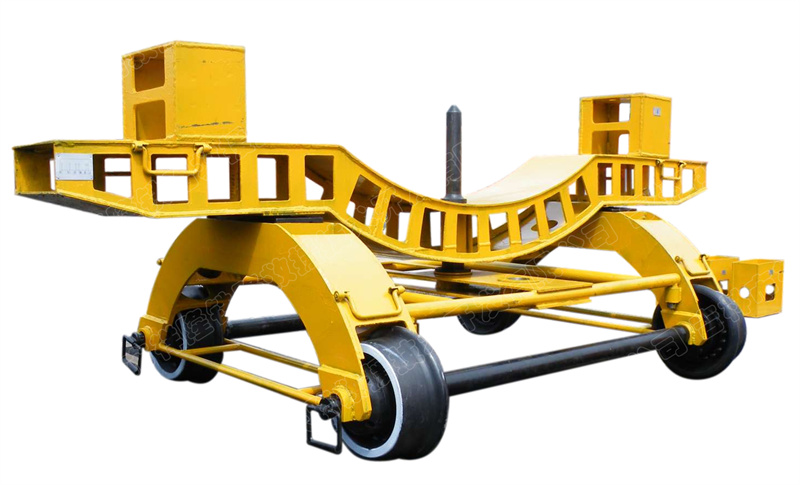

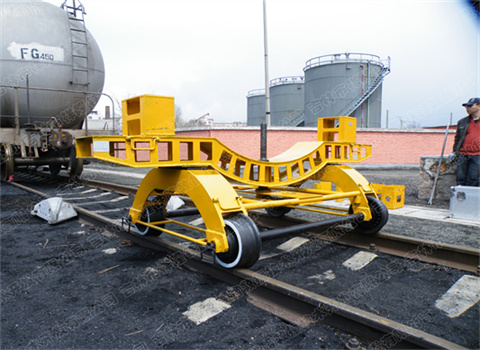

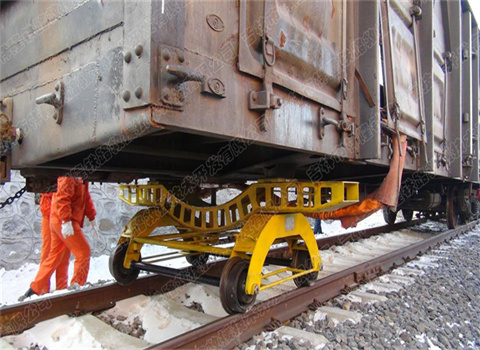

       TKHD-50/20简易台车是铁路救援的专用设备，用于当铁路车辆的转向架出现故障不能运行时，用于替代转向架，以便使事故车辆恢复运行能力，安全地离开事故现场。

二、设备组成

      本装置是由车轮组、旁承支架、连接架、横梁、摇动滚柱、橡胶缓冲垫等成。

三、技术参数

       型号： TKHD-50/20客货通用型

      车轮组：优质结构钢材质，表面防腐处理，轴承采用进口一线品牌高速、高承载轴承，可同时承受径向和轴向负荷，踏面尺寸直径282mm，载重≧25t，轮对内侧距离：1353mm±2mm。

      旁承垫：优质结构钢焊接而成，采用300*200mm*28/59/230/252mm四种规格，安装后分别居轨面，770mm、800mm、980mm、992mm，接触面设有橡胶缓冲垫。

      侧架：优质结构钢焊接而成，与车轮组扣铰连接，固定轴距：1000mm。

      侧架连接架：优质结构钢焊接而成，与两侧架插接固定结构。

      摇枕横梁：优质结构钢焊接而成，设有旁承中心距1400mm、1520mm、1850mm、2000mm、2300mm、2615mm共计六组安装位置。

      摇枕滚柱：规格322*160*50mm，每件滚柱数量10个，额底承载≥25t/件。

      橡胶缓冲垫：规格325*165*50mm，设有减重孔。

      中心销：直径50mm，高强度合金钢一体加工成型，匹配各种车型心盘结构。

      台车组装最大外形尺寸：长2200x宽1330x高1000mm。

      额定承载：50t。

      运行速度：正线不低于20km／h，曲线、道岔不低于10km／h。

      允许通过最小曲线半径：≥145米。
