一、技术特点

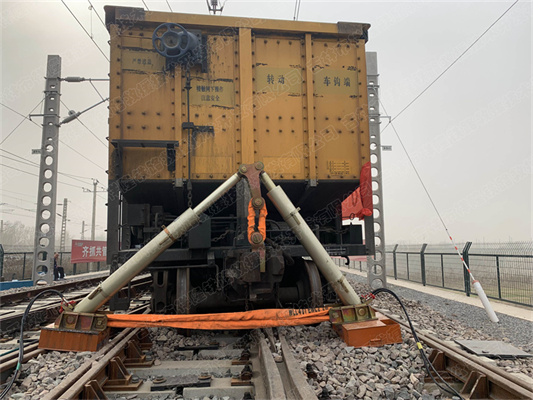

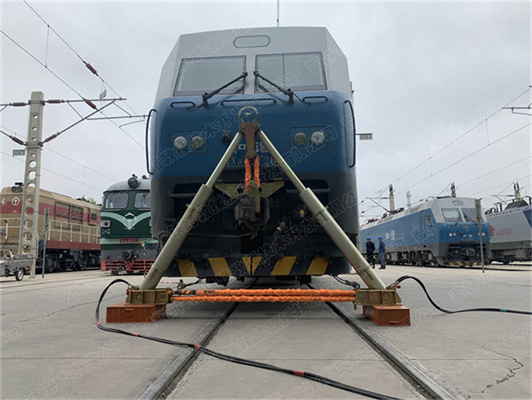

      多功能液压吊复救援设备选用高强轻质铝合金制造，重量轻，应用于多种复杂救援工况，如隧道救援、桥梁救援、岔区救援、电气化区段救援、曲线救援。铁路线路50%以上是曲线，由于曲线半径不同，其外轨高于内轨，两轨间高度差最大达175mm，车体存在倾斜状态，用常规设备很难复位，该设备车体倾斜不用扶正，不用考虑脱线后顶点的高度。其设备能达到快速安全复位，特别在大型起重机无法作业的地方，更能体现其设备的优越性。

二、适用范围

适用于大型养路机械、机车、车辆、客车等各种整备重量不大于160吨的车型，在多种复杂线路及救援工况，如曲线、隧道、桥梁、岔区、电气化等区段等一端救援起复作业。

三、设备组成

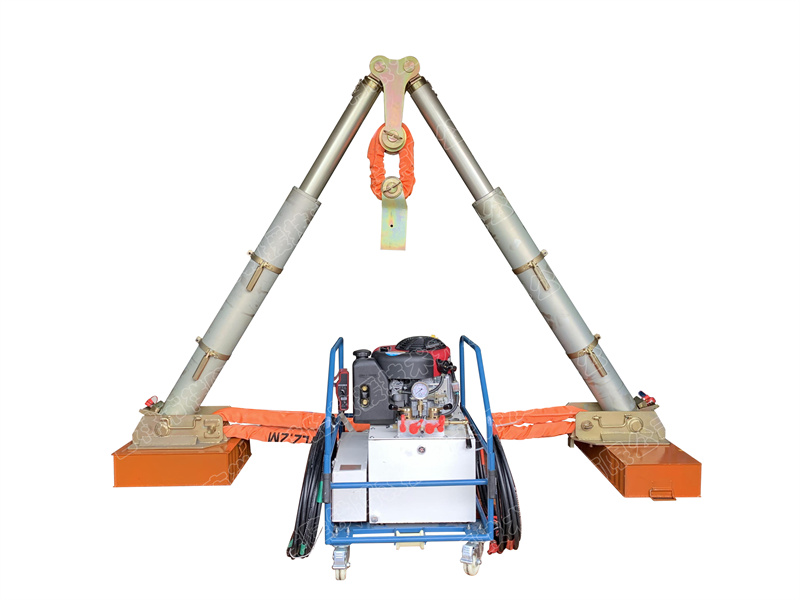

      多功能液压吊复救援设备主要由机动泵站 、高压胶管 、铝合金起升油缸 、钛合金T型吊环总成 、上挂绳 、悬钩装置、油缸底座、底座连挂绳、底座垫等组成。

四、主要技术参数
      型    号：FX-DYD

      机动泵站：汽油机与油箱泵头采用立轴式连接，汽油机功率不小于11.5HP，启动方式采用手动、电动两种方式。油箱有效容积50L，泵头采用铝合金大流量设计，流量14L/min、压力52MPa。动力源，换向阀，铝合金组合阀，卸荷阀一体式设计，使用简单方便。小车把手长度≧200mm便于搬运，小车配有陆地和钢轨走行轮，满足与其他FX-系列液压起复设备通用的使用要求。

      铝合金起升油缸：采用高强度轻质铝合金制造，单缸起升力80t、双缸起升最小合力≥110t、自由高度1497mm 、工作行程1180mm，油缸设计内置回油系统，特制快速油路，油缸的进出油口设有应急卸荷功能安全液压锁，防止油缸在工作过程中由于液压系统瞬间泄漏导致油缸下降。

      钛合金T形吊环总成：采用钛合金制造，具有油缸防脱功能、外形尺寸460*260*210mm、额定载荷100t。

      高压胶管：型号2-6-60  长度8m*4根。

      上挂绳：采用超高分子量聚乙烯纤维制造，额定载荷80t，长度0.4m。

      钩脖连挂绳：采用超高分子量聚乙烯纤维制造，额定载荷80t，长度1.4m。

      悬钩装置：可快速安装于车钩，连接销有快速安装止退功能、外形尺寸385*220*138mm 、额定载荷80t。

      钛合金油缸底座：材质采用钛合金制造，额定载荷80t，具有防腐、防滑功能、外形尺寸500*350*160mm。

      底座连挂绳：采用超高分子量聚乙烯纤维制造，额定载荷50t、长度2.2m。

      底座垫：采用焊接结构，外形尺寸900*320*163mm 、600*500*170mm 。

      钩框与钩脖之间垫板：满足所以车型使用。

      T形钩：（选配）320*306*200mm，载荷100t。
      下挂绳：（选配）采用超高分子量聚乙烯纤维制造，额定载荷50t，长度1.2m。

      横移距离：铺设好设备后，一次横移距离≥800mm。
