一、适用范围

       适用于大型养路机械、机车、车辆、客车等各种线路各种车型隧道救援、桥梁救援、岔区救援、电气化区段救援、曲线救援等一端救援起复作业。

二、设备组成

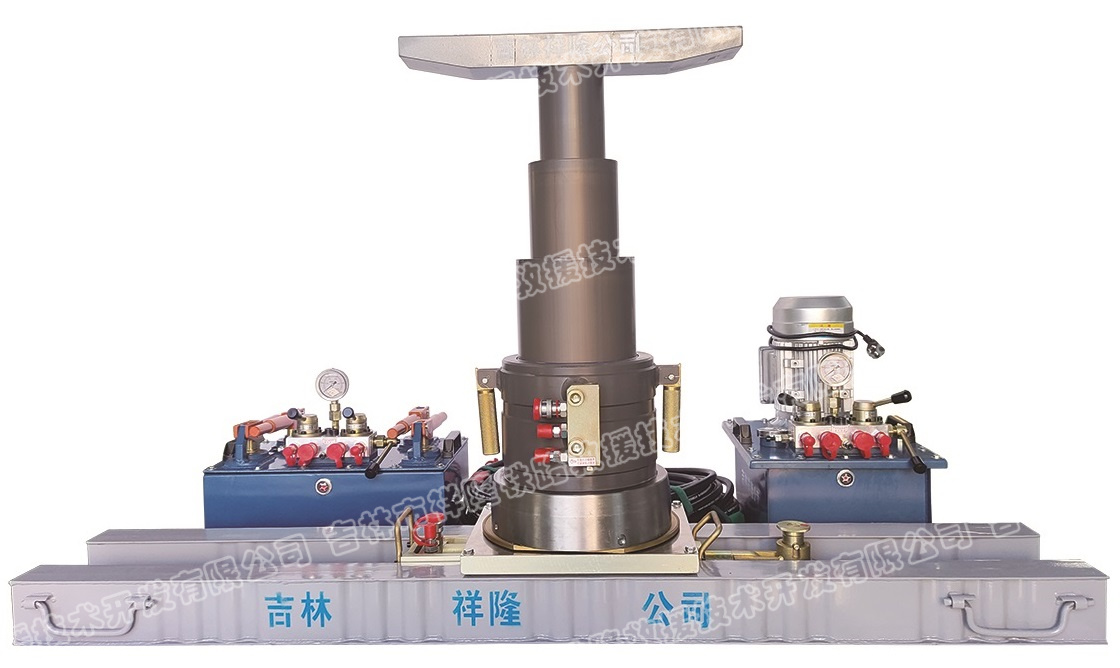

       液压复轨器由电动泵、手动泵、三级油缸、无轮托板式横移小车、凹式复轨梁、油缸顶托、梁下支撑垫、球面顶托、高压油管、车钩顶托等组成。

三、技术参数

       型        号：FG-500型液压复轨器(1手动油泵+1电动油泵)

    电动泵站：电动机与油箱泵头采用立轴式连接，电动机功率2.2kW，油箱有效容积22L，泵头采用高低压流量技术设计，高压流量1.2L/min，低压流量2.3L/min，额定工作压力44.5MPa。高低压控制阀组，手动换向，手动卸荷一体式。高低压可自动切换，配有压力表、液位计等部件。

       手动泵站：采用可四人同时操作工位，泵头采用高低压流量技术设计，高压流量24mL/次 、低压流量168 mL/次，储油量20L 、额定工作压力44.5MPa。

       三级油缸:材质采用钛合金制造，油缸自由高度283mm、总行程高度474mm、油缸起升推力一级157t、二级91、三级51t、各油缸起升高度一级166mm、二级158mm、三级150mm，双作用油缸，配有卸荷功能液压锁，油缸表面采用特殊工艺处理，并满足其耐磨能力要求。

       无轮托板式横移小车：材质采用铝合金制造，带旋柄式卡座、特制无轮拖板走行形式，采用特制无油润滑板（摩擦系数≤0.04），在不减少其摩擦系数情况下提升其自润滑性；满足横移小车在复轨梁一侧超高40mm情况下小车不会自然滑动。小车带有位移补偿装置，确保小车在梁上直行，当负载橫移时，补偿了移动车辆的曲线运动，确保最佳稳定性而又不使缸体倾斜；横移油缸推力12.8t，拉力7.1t。额定载荷50t，横移距离290mm/次。

       凹式复轨梁：采用凹式中空焊接特制增强结构形式，保证横移梁在作业中无弯曲现象。卡座孔采用自动对中结构形式，保证小车在移动过程中不发生偏移现象。额定载荷50t，外形尺寸1700*285*105mm。

       附件：油缸顶托、球面顶托、梁下支撑垫、高压胶管、高分子垫块、车钩顶托、电线盘等。
