一、适用范围

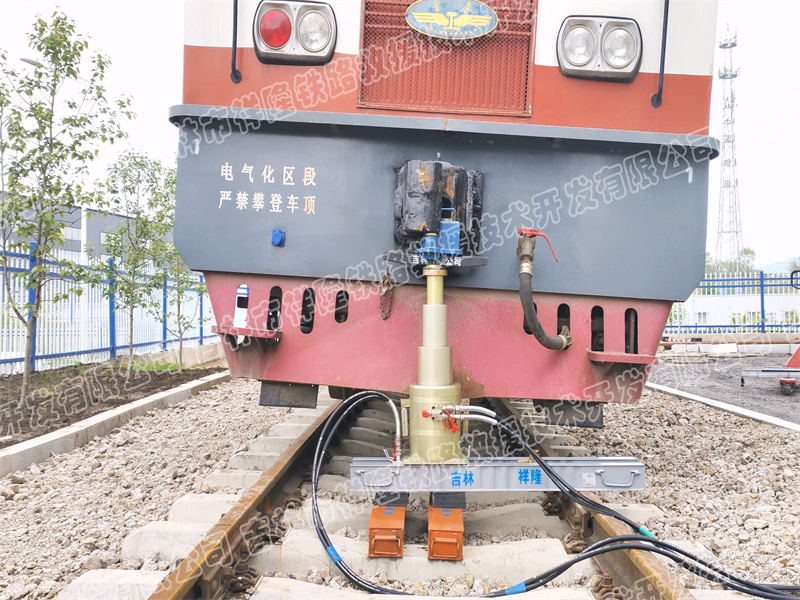

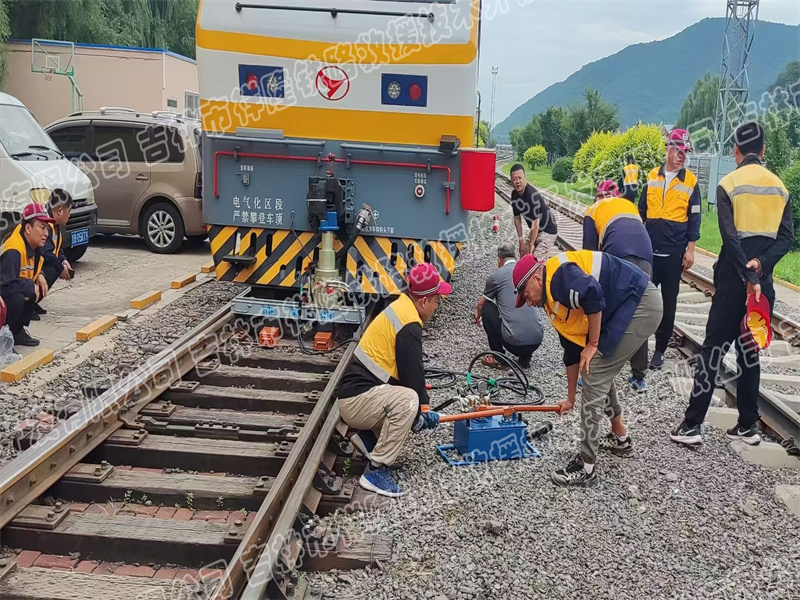

    适用于轨道车、接触网作业车、车辆、客车轨道交通等等各种线路各种车型隧道救援、桥梁救援、岔区救援、电气化区段救援、等一端救援起复作业。

二、设备组成

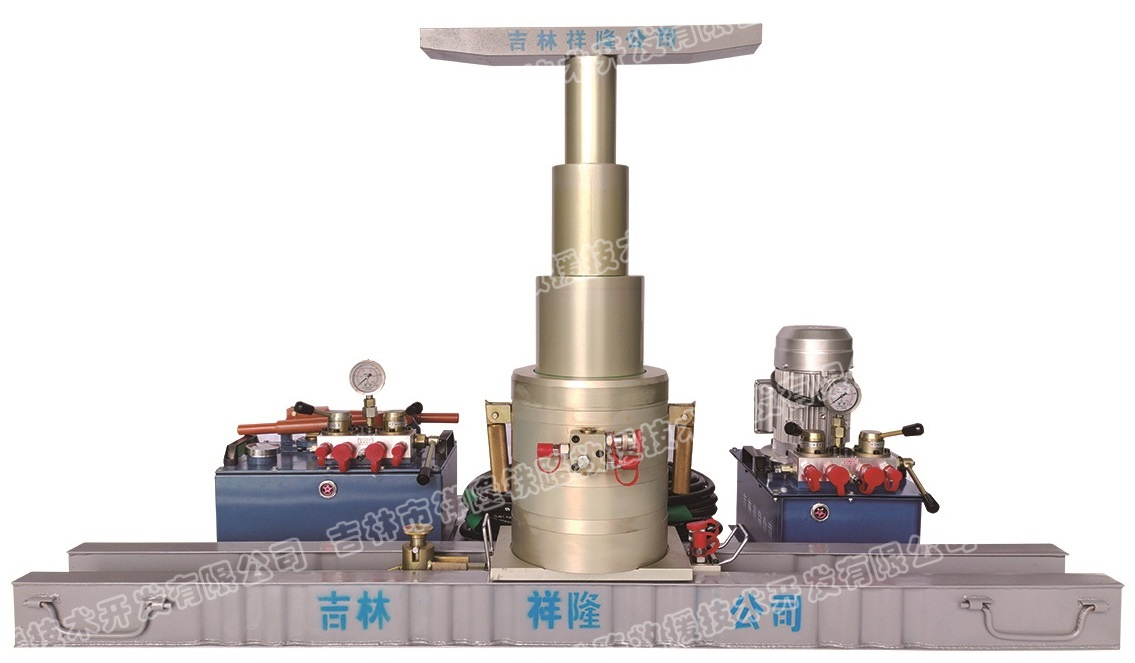

    液压复轨器主要由电动泵、手动泵、三级油缸、无轮托板式横移小车、凹式复轨梁、油缸顶托、梁下支撑垫、球面顶托、高压油管、车钩顶托等组成。

三、技术参数

    型       号：FG-300型液压复轨器(1手动油泵+1电动油泵)

       电动泵站：电动机与油箱泵头采用立轴式连接，电动机功率0.75kW，储油量9L，泵头采用高低压流量技术设计，高压流量0.75L/min，低压流量1.5L/min，额定工 作压力48MPa。高低压控制阀组，手动换向，手动卸荷一体式。高低压可自动切换，配有空气滤清器、液位液温计等辅助设备。

       手动泵站：采用可双人同时操作工位，泵头采用高低压流量技术设计，高压流量12mL/次，低压流量84mL/次，储油量9L、额定工作压力48MPa。

       三级油缸:材质为铝合金制造，油缸自由高度283mm，总行程高度472mm，油缸起升推力一级132t，二级65，三级31t，各油缸起升高度一级149mm，二级165mm，三级158mm，双作用油缸，配有卸荷功能液压锁，油缸表面采用特殊工艺处理，并满足其耐磨能力要求。

    无轮托板式横移小车：材质采用铝合金制造，带旋柄式卡座、特制无轮拖板走行形式，采用特制无油润滑板（摩擦系数≤0.04），在不减少其摩擦系数情况下提升其自润滑性；满足横移小车在复轨梁一侧超高40mm情况下小车不会自然滑动。横移油缸推力≧7.7t，拉力≧4.7t。额定载荷30t，横移距离205mm/次。

    凹式复轨梁：采用凹式中空焊接特制增强结构形式，保证横移梁在作业中无弯曲现象。卡座孔采用自动对中结构形式，保证小车在移动过程中不发生偏移现象。额定载荷30t，外形尺寸1650*200*100mm。

    附件：油缸顶托、球面顶托、梁下支撑垫、高压胶管、高分子垫块、车钩顶托、 电线盘等
